1

电源

数量

双电源，，，，，，，，带失电告警和开关

工作电压

AC/DC 110/220V

功耗

< 50W

2

主板配置

CPU

ARM A73（2.2GHz）×4+A53（1.8GHz）×2

RAM

4GB

存储

16GB

网口

8×RJ45，，，，，，，，10/100/1000Mbps自适应

节造台

1×RJ45（RS232）

显示接口

1×HDMI

对时接口

1×IRIG-B（RS485差分方式）

USB接口

3×USB2.0

3

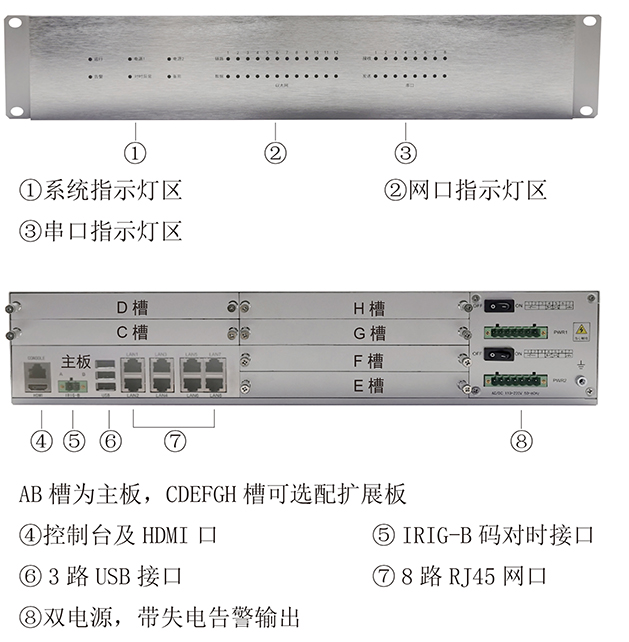

扩大能力

扩大板数量

最多6块，，，，，，，，默认仅使用EFGH槽号。。。。。。。如必要使用CD槽，，，，，，，，需提前沟通

4

扩大板

串口扩大板

6×RS232/RS485+2×RS485

串口扩大板

（6×RS232/RS485+2×RS485）×2（占用2个槽）

串口扩大板

8×RS232/RS485+故障、异常？？？？觯ㄕ加2个槽）

开关量扩大板

8×DI+4×DO：DI内置24VDC电源，，，，，，，，只允许接入无源接点（干接点）；；；；；；；；

DO默认触点容量30VDC 5A、250VAC 5A

开关量扩大板

8×ADI+8×DO：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），，，，，，，，

DO默认容量30VDC 1A、250VAC 1A

模拟量扩大板

16×AI（非同步）：4-20mA

5

机械个性

装置方式

2U 19"机架式装置

尺寸

440×310×89mm

6

工作环境

工作温度

-25℃～+55℃。。。。。。。

工作湿度

5%～95% 无冷凝

7

电磁兼容

高频滋扰

4级，，，，，，，，2.5 kV(p)

静电放电抗扰度

4级，，，，，，，，接触放电±8KV，，，，，，，，空气放电±15KV

射频电磁场辐射抗扰度

3级，，，，，，，，10V/M

电急剧瞬变脉冲群抗扰度

4级，，，，，，，，电源±4KV，，，，，，，，信号±2KV

浪涌（冲击）抗扰度

4级，，，，，，，，电源±4KV

射频场感应的传导骚扰抗扰度

3级，，，，，，，，140dbuv

工频磁场抗扰度

4级，，，，，，，，100A/m

脉冲磁场抗扰度

5级，，，，，，，，1000A/m

阻尼振荡磁场抗扰度

5级，，，，，，，，100A/m

电压暂降、短时中断和电压变动的抗扰度

电压中断 Ui 100% 0.1S

8

介质强度

电源口对地

1500V

通讯口对地

500V

通讯口对电源口

1500V

9

冲击电压

电源口对地

5kV

通讯口对地

1kV

10

绝缘电阻

电源口对地

>5M

通讯口对地

>5M

通讯口对电源口

>5M

1

1：  8串口扩大板：6×RS232/RS485自适应+2×RS485

1A：16串口扩大板：(6×RS232/RS485自适应+2×RS485)×2

3

8DI+4DO扩大板：DI内置24VDC电源，，，，，，，，只允许接入无源接点（干接点）；；；；；；；；DO默认触点容量30VDC 5A、250VAC 5A

5

8ADI+8DO扩大板：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），，，，，，，，DO默认容量30VDC 1A、250VAC 1A

6

16模拟量扩大板： 4-20mA

9

8串口全高扩大板（占用2个槽位，，，，，，，，通常选择EF槽）：8×RS232/RS485自适应+故障、异常？？？？

iHT-S818D-9

8网  +  8串口带故障、异常？？？？

iHT-S818D-1A1A

8网  +  16串口  +  16串口

iHT-S818D-1A33

8网  +  16串口   +  8DI4DO  +  8DI4DO

iHT-S818D-1A55

8网  +  16串口  +  8ADI8DO  +  8ADI8DO
